พัดลมแบบแรงเหวี่ยงวัตถุประสงค์ทั่วไป-
QIYUE FAN · ระบบระบายอากาศอุตสาหกรรมทั่วไป
พัดลมแบบแรงเหวี่ยงวัตถุประสงค์ทั่วไป-
พัดลมแบบแรงเหวี่ยงซีรีส์ 4-68, 4-72 และ 4-79 สำหรับการระบายอากาศในโรงงาน การจ่ายอากาศในโรงงานอุตสาหกรรม ไอเสียจากเวิร์คช็อป และระบบจัดการอากาศธรรมดาที่ไม่กัดกร่อน เริ่มต้นด้วยการไหลเวียนของอากาศ ความดัน และสภาพการทำงานที่ต้องการ จากนั้นเลือกซีรีส์พัดลมและการกำหนดค่าที่เหมาะสม
ขอบเขตครอบครัวผลิตภัณฑ์
สำหรับการจ่ายอากาศและไอเสียอุตสาหกรรมทั่วไป
กลุ่มผลิตภัณฑ์นี้ครอบคลุมถึง-พัดลมแบบแรงเหวี่ยงเอนกประสงค์ที่ใช้โดยตัวกลางในการลำเลียงเป็นอากาศธรรมดาหรือก๊าซที่ไม่กัดกร่อน- และหน้าที่นี้ไม่จำเป็นต้องใช้แรงดันสูง-อุณหภูมิสูง-อุณหภูมิสูง ทนต่อการกัดกร่อน- ป้องกันการระเบิด- หรือโครงสร้างฝุ่น-หนักโดยเฉพาะ
อย่าเลือกตามหมายเลขรุ่นเพียงอย่างเดียว
ยืนยันการไหลของอากาศ ความดัน อุณหภูมิ สภาพปานกลาง ความต้านทานของท่อ ทิศทางการติดตั้ง และข้อกำหนดของมอเตอร์ ก่อนเลือกรุ่นสุดท้าย
01 · กลุ่มผลิตภัณฑ์
เปรียบเทียบซีรีส์ 4-68, 4-72 และ 4-79
ซีรีส์ทั้งสามนี้มีบทบาทการระบายอากาศทางอุตสาหกรรมทั่วไปร่วมกัน แต่กลุ่มรุ่นที่มีจำหน่าย การจัดเรียงไดรฟ์ และการวางตำแหน่งโปรเจ็กต์นั้นแตกต่างกัน ใช้หน้าผลิตภัณฑ์แต่ละรายการเพื่อดูข้อมูลประสิทธิภาพโดยละเอียด
หลากหลาย · การจัดเตรียมไดรฟ์หลายตัว

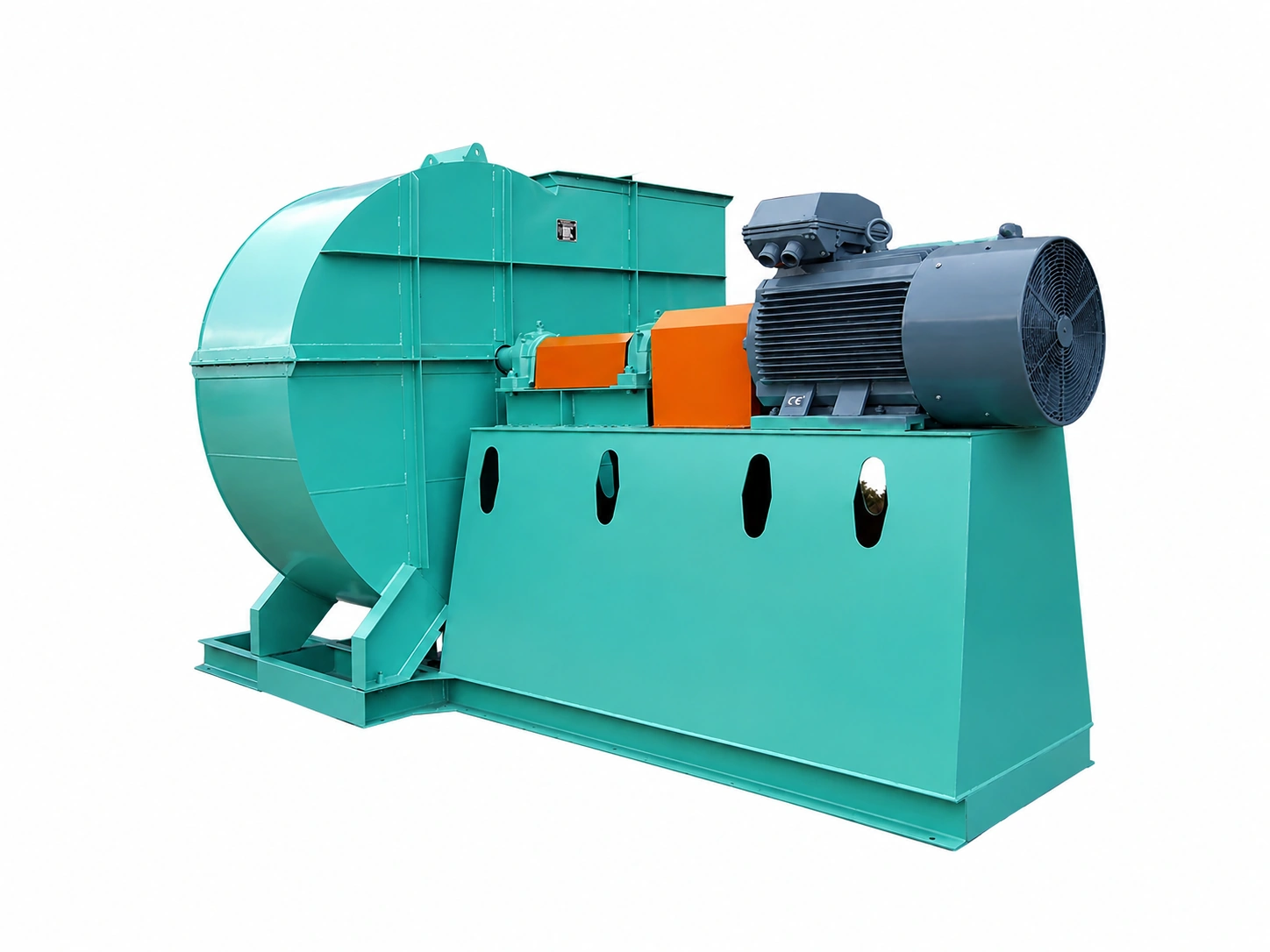

4-68 พัดลมระบายอากาศแบบแรงเหวี่ยง
พัดลมแบบแรงเหวี่ยงอุตสาหกรรมทั่วไปสำหรับการจ่ายอากาศในโรงงาน ไอเสียจากเวิร์คช็อป การระบายอากาศในคลังสินค้า และระบบไหลเวียนอากาศภายในอาคารขนาดใหญ่ ซีรีส์นี้มีช่วงขนาดที่กว้างและการจัดเรียงไดรฟ์ที่หลากหลายสำหรับรูปแบบการติดตั้งที่แตกต่างกัน
ช่วงโมเดลอ้างอิง 2.8A–20B
ตัวเลือกไดรฟ์ A / C / D / B
บทบาททั่วไป การไหลเวียนของอากาศปานกลางถึงใหญ่
การระบายอากาศทั่วไป · การกำหนดค่าที่ยืดหยุ่น
4-72 พัดลมระบายอากาศแบบแรงเหวี่ยง
พัดลมแบบแรงเหวี่ยงอเนกประสงค์-สำหรับการระบายอากาศในโรงงาน ไอเสียจากเวิร์คช็อป อุปกรณ์-จ่ายอากาศในห้อง และระบบจัดการอากาศแบบท่อธรรมดา- การจัดเรียงประเภท A-, C- และ D- ให้ตัวเลือกการติดตั้งและการส่งสัญญาณที่แตกต่างกัน
ช่วงโมเดลอ้างอิง 2.8A–12C
ตัวเลือกไดรฟ์ A / C / D
บทบาททั่วไป การระบายอากาศอุตสาหกรรมทั่วไป
การแลกเปลี่ยนอากาศภายในอาคาร · อุปทานและไอเสีย

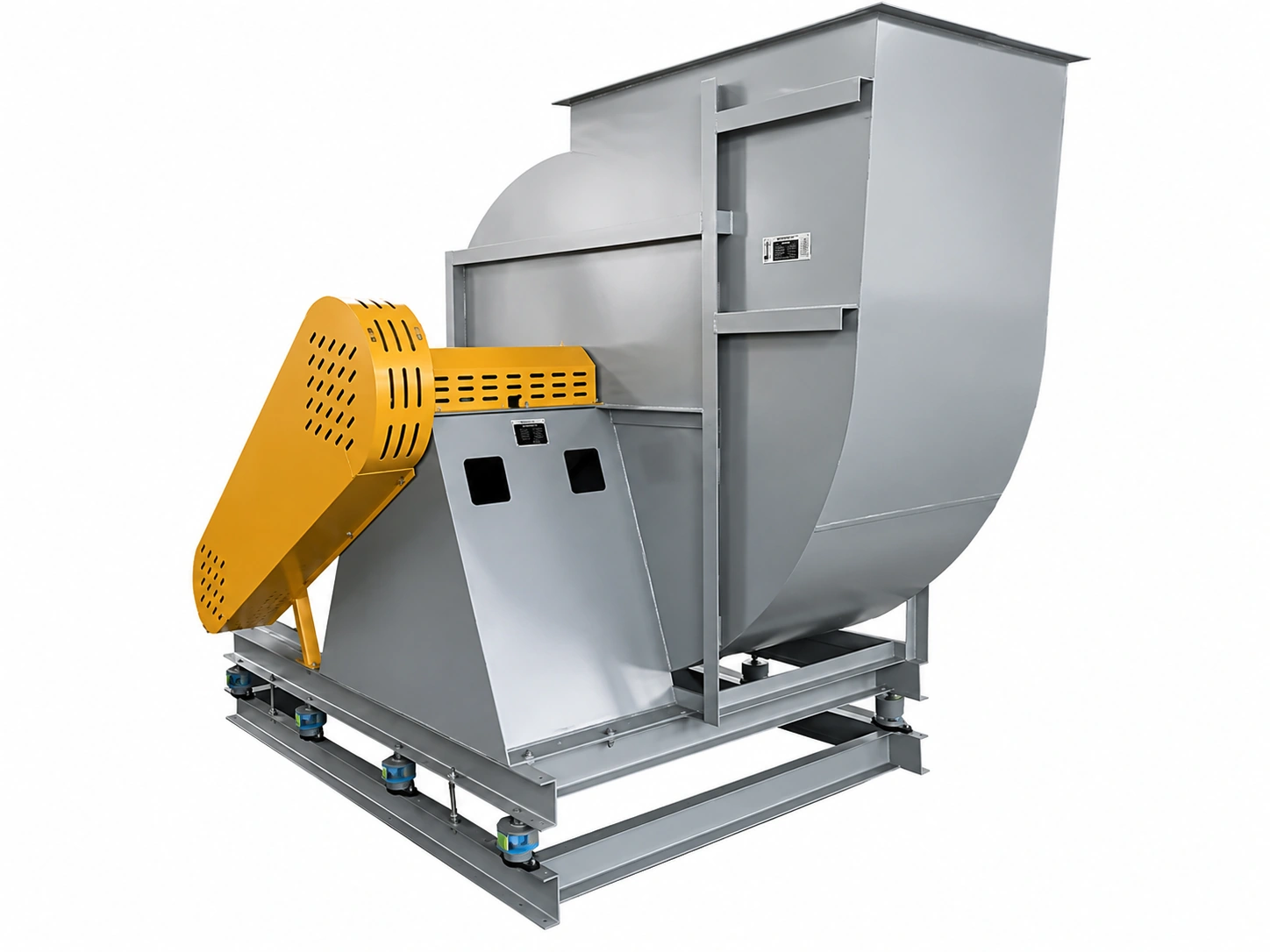

4-79 พัดลมระบายอากาศแบบแรงเหวี่ยง
พัดลมระบายอากาศแบบแรงเหวี่ยงสำหรับโรงงาน เวิร์คช็อป โกดัง ห้องเครื่องจักร และพื้นที่ภายในอาคารขนาดใหญ่ มีไว้สำหรับสภาพก๊าซที่ไม่กัดกร่อนทั่วไป-ซึ่งต้องมีการจ่ายอากาศ ไอเสีย หรือการแลกเปลี่ยนอากาศทั่วไป
กระแสลมอ้างอิง 990–20,850 m³/h
ความดันอ้างอิง 176–3,334 ป
อุณหภูมิของแก๊ส น้อยกว่าหรือเท่ากับ 80 องศา
02 · การเปรียบเทียบเบื้องต้น
เริ่มจากหน้าที่ จากนั้นเปิดหน้าซีรีส์โดยละเอียด
การเปรียบเทียบนี้มีไว้สำหรับผลิตภัณฑ์-การวางแนวครอบครัวเท่านั้น การเลือกขั้นสุดท้ายจะต้องทำจากข้อมูลประสิทธิภาพของพัดลมจริงและจุดปฏิบัติการของโครงการ
| ชุด | การวางตำแหน่งทั่วไป | ทิศทางการกำหนดค่า | การใช้งานโครงการทั่วไป |
|---|---|---|---|
| 4-68 | ช่วงการระบายอากาศทั่วไปกว้าง | การจัดเรียงไดรฟ์ A / C / D / B หลายแบบ | โรงงาน โรงปฏิบัติงาน โกดัง และหน้าที่การระบายอากาศที่ใหญ่ขึ้น |
| 4-72 | การระบายอากาศทางอุตสาหกรรม-วัตถุประสงค์ทั่วไป | การจัดแอร์/ซี/ดี | การระบายอากาศในโรงงาน ไอเสียจากอุปกรณ์ และการจ่ายอากาศแบบท่อธรรมดา |
| 4-79 | การจ่ายอากาศและไอเสียภายในอาคารธรรมดา | เลือกตามปริมาณลม แรงดัน และข้อกำหนดในการติดตั้ง | โรงงาน โกดัง ห้องเครื่องจักร และพื้นที่ภายในอาคารขนาดใหญ่ |
03 · การเลือกพัดลม
ข้อมูลที่จำเป็นก่อนเลือกซีรี่ส์
หมายเลขรุ่นไม่เพียงพอที่จะยืนยันพัดลมได้ ส่งจุดปฏิบัติงานจริงและสภาพไซต์งานเพื่อตรวจสอบขนาดพัดลม ความเร็ว มอเตอร์ และการจัดวางร่วมกัน
01. การไหลของอากาศ:ปริมาณอากาศที่ต้องการในหน่วย m³/h หรือ CFM
02. แรงกดดัน:ความดันสถิต ความดันรวม หรือความต้านทานของระบบที่ทราบ
03. ปานกลาง:อากาศที่สะอาด องค์ประกอบของก๊าซ ปริมาณฝุ่น และความชื้น
04. อุณหภูมิ:การทำงานปกติและอุณหภูมิแก๊สสูงสุด
05. การติดตั้ง:เส้นทางท่อ การหมุน มุมทางออก และพื้นที่ว่าง
06. ไฟฟ้า:ความต้องการแรงดัน ความถี่ เฟส และมอเตอร์
การเปลี่ยนพัดลมที่มีอยู่
ข้อมูลการไหลของอากาศหรือความดันหายไปใช่ไหม
โครงการทดแทนมักเริ่มต้นด้วยข้อมูลการดำเนินงานที่ไม่สมบูรณ์ หากไม่มีจุดปฏิบัติหน้าที่เดิม ให้ส่งข้อมูลที่ยังคงอยู่ในไซต์งานและใช้เป็นจุดเริ่มต้นสำหรับการตรวจสอบด้านเทคนิค
ป้ายชื่อพัดลมที่มีอยู่
ข้อมูลพัดลมรุ่นเก่าและข้อมูลมอเตอร์
ขนาดโดยรวมและขนาดทางเข้า / ทางออก
ทิศทางการหมุนและมุมคายประจุ
ภาพถ่ายไซต์และภาพถ่ายการเชื่อมต่อท่อ
ข้อมูลการวาดหรือประสิทธิภาพก่อนหน้าที่มีอยู่ ถ้ามี
04 · ขอบเขตการดำเนินงาน
เมื่อใดควรออกจากช่วงพัดลมอเนกประสงค์-
พัดลมอเนกประสงค์-มีไว้สำหรับการระบายอากาศทั่วไป ควรตรวจสอบสภาพการทำงานพิเศษผ่านกลุ่มพัดลมที่เกี่ยวข้อง แทนที่จะเปลี่ยนเฉพาะมอเตอร์หรือวัสดุ
อากาศบริสุทธิ์ธรรมดา
การระบายอากาศในโรงงาน ไอเสียจากเวิร์คช็อป การจ่ายอากาศ และการแลกเปลี่ยนอากาศธรรมดา
แฟนทั่วไป-
ความต้านทานของระบบที่สูงขึ้น
ท่อยาว ความต้านทานต่อกระบวนการหรือแรงดัน-จุดปฏิบัติการแรก
ครอบครัวที่มีความกดดันสูง-
ก๊าซร้อน/ก๊าซไอเสีย
อุณหภูมิของก๊าซที่สูงขึ้น ร่างหม้อไอน้ำ ไอเสียจากเตาเผาหรือเตาเผา
ก๊าซที่มีฤทธิ์กัดกร่อน
ข้อกำหนดความเข้ากันได้ของหมอกกรด ไอเสียสารเคมีชื้น หรือวัสดุ-
บรรยากาศที่ไวไฟ
พื้นที่เสี่ยงก๊าซอันตรายหรือการระเบิด-ซึ่งต้องมีการตรวจสอบเฉพาะโครงการ-
ฝุ่น-อัดแน่นไปด้วยอากาศ
ความต้านทานของตัวสะสม การโหลดอนุภาค หรือสภาวะฝุ่นที่มีฤทธิ์กัดกร่อน
05 · เส้นทางการสมัคร
โครงการระบายอากาศทั่วไปทั่วไป
ใช้หน้าแอปพลิเคชันเมื่อยังไม่ทราบรุ่นพัดลมที่ต้องการ ควรกำหนดโครงร่างระบบและจุดปฏิบัติการก่อนที่จะยืนยันชุดผลิตภัณฑ์ขั้นสุดท้าย
การระบายอากาศในโรงงาน
การแลกเปลี่ยนอากาศทั่วไปในโรงงาน การระบายความร้อนของอุปกรณ์ การจ่ายอากาศ และระบบไอเสียธรรมดา
ตรวจสอบใบสมัคร →อากาศแห้งอุตสาหกรรม
ตรวจสอบการไหลเวียนของอากาศ อุณหภูมิ และความต้านทานรวมของระบบก่อนเลือกพัดลมระบายอากาศทั่วไป
ตรวจสอบใบสมัคร →พัดลมแบบแรงเหวี่ยงทั้งหมด
กลับไปที่กลุ่มผลิตภัณฑ์หลักเพื่อเปรียบเทียบทิศทางพัดลมแบบแรงเหวี่ยงทั่วไป -สูง - ขนาดใหญ่ และทิศทางพัดลมแบบแรงเหวี่ยงอื่นๆ
ดูช่วงพัดลมแบบแรงเหวี่ยง →06 · RFQ
ส่งจุดปฏิบัติการก่อนเลือกรุ่น
QIYUE FAN สามารถตรวจสอบได้ว่า 4-68, 4-72 หรือ 4-79 เป็นทิศทางเริ่มต้นที่เหมาะสมหรือไม่ หลังจากที่ยืนยันการไหลของอากาศ ความดัน ตัวกลาง และสภาวะการติดตั้งแล้ว
ข้อมูล RFQ ที่แนะนำ
การไหลของอากาศ· แรงดันคงที่ / ความดันรวม · อุณหภูมิของแก๊ส · สภาพปานกลางและฝุ่น · แรงดันไฟฟ้า / ความถี่ · ทิศทางการหมุนและทางออก · ปริมาณและปลายทาง
